L'età dell'elettronica dei semiconduttori iniziò nel 1948 proprio
con l'invenzione del transistore. Col nome di transistor (TRANSfer-resISTOR
ovvero resistenza di trasferimento) si indica oggi una grande quantità di componenti,
che si differenziano in modo fondamentale per costruzione e funzionamento. I
tre tipi più importanti attualmente in uso sono:
BJT (bigiunzione o bipolare)
FET o MOS (transistor ad effetto dì campo)
UJT (transistor unigiunzione)

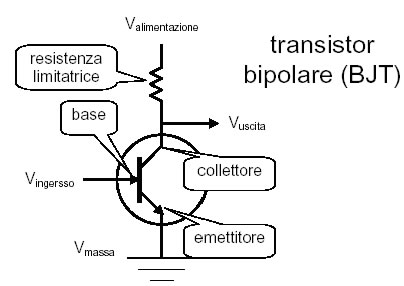

Il transistor è un dispositivo elettronico che opera su grandezze elettriche: tensione e corrente. Esso viene usato come amplificatore nei circuiti analogici (apparecchi radio) e come interruttore nei circuiti digitali. Nel secondo caso ha due stati di funzionamento: interruttore aperto o interruttore chiuso. Analizziamo per esmpio un transistore a giunzione bipolare:

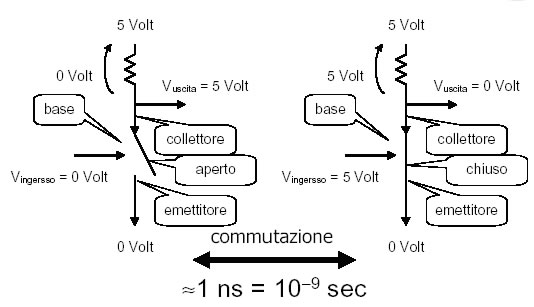

Se la tensione di base V_ingresso è inferiore a una data soglia critica, il transistor si comporta come un interruttore aperto, cioè tra emettitore e collettore non passa corrente, e quindi la tensione di uscita diventa uguale a quella di alimentazione: V_uscita = V_alimentazione = 5 Volt (in tecnologia TTL).
Il singolo transistor della figura è una porta
logica NOT. Se l'ingresso vale 0 Volt, l'uscita vale 5 Volt e viceversa.
IL transistor permise di sostituire le fragili e ingombranti
valvole termoioniche, potendo così lavorare con tensioni molto basse. Rispetto
alle valvole, i transistor presentano numerosi vantaggi: hanno un costo di
fabbricazione nettamente minore ed una velocità dieci volte maggiore, potendo
commutare in pochi milionesimi di secondo. Anche la sicurezza di funzionamento
viene aumentata perché i transistor, operando "a freddo", evitano le rotture
per riscaldamento che erano abbastanza frequenti nelle valvole.
